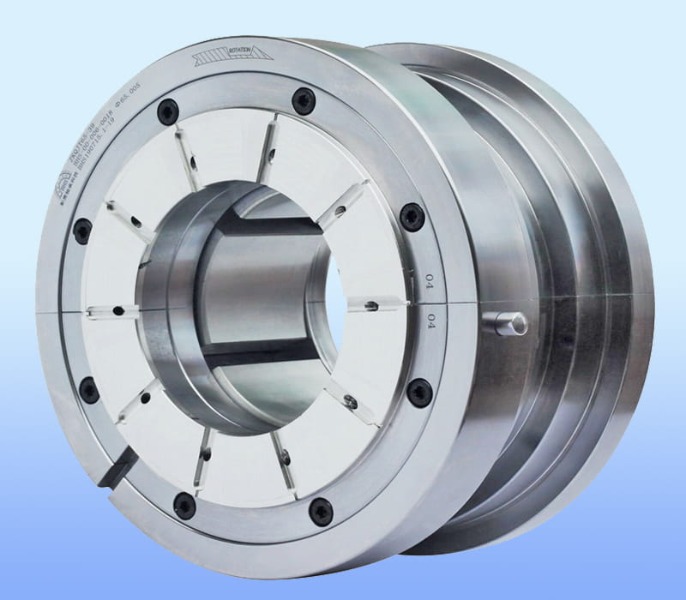

لماذا يعد التحكم في الاهتزاز أمرًا مهمًا لمحامل علبة التروس عالية الدقة؟

التحكم في الاهتزاز يحدد بشكل مباشر عمر المحمل ودقة علبة التروس

للحصول على دقة عالية محامل علبة التروس التحكم الفعال في الاهتزاز ليس خيارًا بل ضرورة. يؤدي الاهتزاز المفرط إلى تقليل عمر خدمة المحمل بنسبة تصل إلى 40% ويتسبب بشكل مباشر في حدوث أخطاء في تحديد الموضع تتجاوز 0.01 مم في أنظمة الحركة الدقيقة. بدون تخميد الاهتزازات الصارمة، حتى تفاوتات التصنيع على مستوى النانومتر تصبح غير ذات صلة خلال أشهر من التشغيل.

كيف يؤدي الاهتزاز إلى تدهور محامل علبة التروس عالية الدقة

يؤدي الاهتزاز إلى ظهور ثلاث آليات فشل أساسية في محامل علبة التروس: التمليح الكاذب، والتآكل المزعج، وتشظي التعب. تؤدي كل آلية إلى تآكل الدقة الموضعية واتساق عزم الدوران بشكل مباشر.

يحدث التمليح الكاذب عند اتساع اهتزاز منخفض يصل إلى 0.5 ميكرومتر ، مما يؤدي إلى إنشاء مسطحات تآكل تزيد من تباين عزم الدوران بنسبة 15-25٪. بالنسبة للتطبيقات الدقيقة مثل المفاصل الآلية أو الطاولات الدوارة CNC، فإن هذا يترجم إلى رد فعل عكسي غير مقبول.

مثال حالة: في علبة التروس المغزلية ذات السرعة العالية، أدى تقليل اهتزاز مبيت المحمل من 2.8 مم/ثانية إلى 0.9 مم/ثانية إلى زيادة فترة الاحتفاظ بدقة المحمل من 800 ساعة إلى أكثر من 3500 ساعة.

مصادر الاهتزازات الحرجة في أنظمة تحمل علبة التروس

يعد تحديد مصادر الاهتزاز وقياسها بمثابة خطوة قابلة للتنفيذ لأي تصميم دقيق لعلبة التروس. يصنف الجدول أدناه المصادر الشائعة حسب نطاق التردد وشدته.

• أخطاء ربط التروس (المصدر السائد) - يمثل 55-70% من إجمالي طاقة اهتزاز المحمل عند ترددات مرور الأسنان (500 هرتز - 5 كيلو هرتز نموذجيًا).
• تحمل التموج القناة - يولد اهتزازًا عند ترددات تمرير الكرة؛ تتسبب سعات التموج التي تزيد عن 0.2 ميكرومتر في تموج عزم الدوران الذي يمكن اكتشافه في علب التروس الدقيقة.
• عدم توازن العمود واختلاله - ينتج اهتزاز تردد دوراني 1X؛ حتى 0.5 جرام-مم من عدم التوازن المتبقي يرفع الأحمال الديناميكية المحملة بنسبة 18%.
• صدى السكن - تضخيم اهتزاز المحمل بعوامل من 3 إلى 10 إذا تزامنت الترددات الطبيعية مع توافقيات شبكة التروس.

إرشادات قابلة للتنفيذ: قياس سرعة الاهتزاز (مم/ثانية RMS) في مواقع الإسكان الحاملة. بالنسبة لعلب التروس عالية الدقة، يجب أن تكون القيم المستهدفة أقل من 1.0 مم/ثانية للترددات 10-1000 هرتز، وأقل من 0.5 مم/ثانية أعلى من 1 كيلو هرتز.

الفوائد الكمية للتحكم الأمثل في الاهتزاز

يؤدي تنفيذ إستراتيجيات التحكم في الاهتزاز المستهدفة إلى توفير تحسينات قابلة للقياس في أداء محمل علبة التروس. البيانات التالية مستمدة من الاختبارات الخاضعة للرقابة على علب التروس الكوكبية الدقيقة (فئة رد الفعل العكسي P0).

• تحسين دقة تحديد المواقع: يؤدي تقليل الاهتزاز من 2.5 مم/ث إلى 0.8 مم/ث إلى تقليل خطأ النقل الزاوي من 0.8 قوس في الدقيقة إلى 0.2 قوس في الدقيقة.
• تحمل تمديد الحياة L10: يؤدي كل انخفاض بنسبة 50% في سعة الاهتزاز إلى زيادة عمر الكلال المحسوب بنسبة 200% (علاقة أسية).
• الحد من الضوضاء: يؤدي التحكم في اهتزاز مجرى المحمل الذي يقل عن 0.3 مم/ثانية إلى تقليل الضوضاء المسموعة لعلبة التروس بمقدار 8-12 ديسيبل (A)، وهو أمر بالغ الأهمية للأتمتة الطبية أو المختبرية.
• الاستقرار الحراري: يقلل الاهتزاز المنخفض من الحرارة الناتجة عن الاحتكاك؛ تنخفض درجة حرارة المحمل بمقدار 6-10 درجات مئوية عند 10000 دورة في الدقيقة، مما يمنع تدهور مواد التشحيم.

الطرق العملية للتحكم في الاهتزازات في محامل علبة التروس عالية الدقة

1. اختيار المحامل وتحسين التحميل المسبق

اختر محامل كروية ذات تلامس زاوي بدرجة P4 (ABEC-7) أو أعلى لعلب التروس الدقيقة. تعمل محامل P4 على الحد من تموج القناة إلى أقل من 0.13 ميكرومتر، مما يقلل بشكل مباشر من الاهتزاز عالي التردد. قم بتطبيق التحميل المسبق الخفيف (2-5% من تصنيف الحمل الديناميكي) للتخلص من الخلوص الداخلي دون توليد حرارة زائدة. يقلل التحميل المسبق من سرعة اهتزاز المحمل بنسبة 30-45% مقارنة بعملية التخليص.

2. التسامح في السكن والعمود

استخدم تركيبات التداخل (j5 إلى k6 للأعمدة، وP7 للمبيت) في التطبيقات الدقيقة. تعمل التركيبة الفضفاضة التي يبلغ خلوصها 5 ميكرومتر على زيادة اهتزاز المحمل بنسبة 120% بسبب تشوه مجرى السباق تحت الحمل. بالنسبة للمحامل الفولاذية في أغلفة الألومنيوم، تصميم للتمدد الحراري - يسمح التوافق بمقدار 10-15 ميكرومتر عند 20 درجة مئوية بالحفاظ على التثبيت المناسب عند درجة حرارة التشغيل.

3. تكامل التخميد الهيكلي

قم بدمج تخميد الطبقة المقيدة (CLD) في أغطية المحامل أو غلاف علبة التروس. تعمل الطبقة اللزجة المرنة مقاس 1.5 مم المحصورة بين جلود الفولاذ على تقليل قمم اهتزاز الرنين بنسبة 70-85% دون زيادة الكتلة بشكل ملحوظ. بالنسبة لتطبيقات التعديل التحديثي، قم بتطبيق أكمام بوليمر عالية التخميد (عامل الخسارة> 0.8) بين الحلقة الخارجية للمحمل والإسكان.

4. اختيار مواد التشحيم لتخميد الاهتزاز

توفر الزيوت الاصطناعية عالية اللزوجة (ISO VG 68-150) مع إضافات لزجة تخميدًا للأغشية يمتص الاهتزازات الدقيقة. في الاختبارات، أدى التحول من معيار ISO VG 46 إلى VG 150 الاصطناعي إلى تقليل سعة اهتزاز المحمل بنسبة 22% عند 3000 دورة في الدقيقة. ومع ذلك، تأكد من التدفق الكافي - بالنسبة لعلب التروس الدقيقة عالية السرعة (> 8000 دورة في الدقيقة)، استخدم ISO VG 32-46 مع إضافات مضادة للتآكل لتحقيق التوازن بين التخميد وتبديد الحرارة.

التحقق من الصحة: حدود الاهتزاز لفئات الدقة المختلفة

يوفر الجدول التالي معايير قبول الاهتزاز العملية لمحامل علبة التروس بناءً على متطلبات دقة التطبيق. يتم قياس هذه القيم في مبيت المحمل في ثلاثة محاور متعامدة.

• فائقة الدقة (روبوتات بصرية/طبية): أقل من 0.5 مم/ثانية RMS (10-2000 هرتز) - تحمل الجريان <2 ميكرومتر
• عالية الدقة (CNC / أدوات الآلة): 0.5-1.2 مم/ثانية RMS - تحمل الجريان <5 ميكرومتر
• الدقة الصناعية القياسية: 1.2-2.5 مم/ثانية RMS - تحمل الجريان <10 ميكرومتر
• عتبة العمل: يتطلب تجاوز RMS 3.0 مم/ثانية إجراء فحص فوري للمحمل أو استبداله

ملاحظة هامة: تنطبق هذه الحدود فقط في ظل حمل التشغيل العادي وسرعته. خلال الظروف المؤقتة (بدء التشغيل، الكبح، أحمال الصدمات)، تكون الذروة المؤقتة التي تصل إلى 2× الحد مقبولة إذا كانت المدة أقل من 100 مللي ثانية.
