علامات التلف في محامل وسادة الإمالة التي يجب ألا تتجاهلها

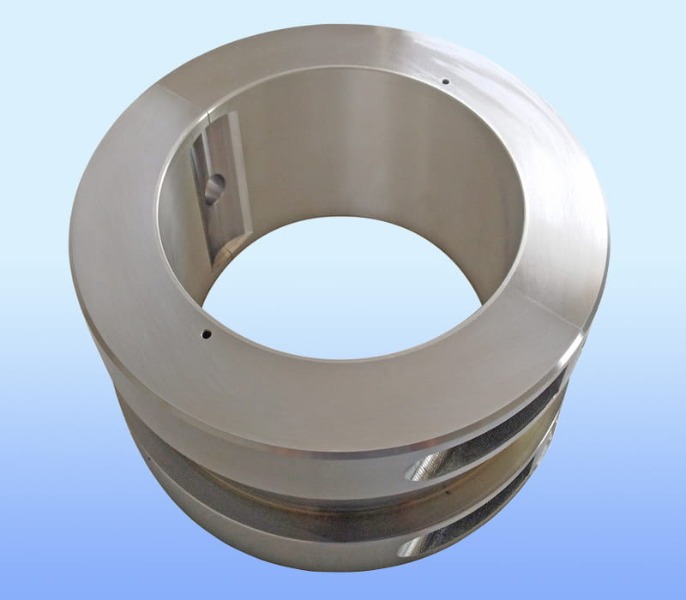

محامل وسادة إمالة هي مكونات مهمة في الآلات الدوارة عالية السرعة مثل التوربينات البخارية وضواغط الغاز والمحركات الكهربائية الكبيرة. إن قدرتها على توفير أداء ديناميكي مستقر واستيعاب المحاذاة الخاطئة تجعلها لا غنى عنها في الصناعة الحديثة. ومع ذلك، مثل أي مكون دقيق، تكون محامل الوسادة المائلة عرضة للتلف بمرور الوقت. يمكن أن يؤدي تجاهل علامات الإنذار المبكر إلى حدوث عطل كارثي في ​​المعدات، وتوقف غير مخطط له، وإجراء إصلاحات مكلفة.

فهم مبدأ التشغيل

قبل تحديد أوضاع الضرر، من المفيد أن نتذكر كيفية عمل محامل وسادة الإمالة. تدور كل وسادة بشكل مستقل، مما يسمح بتكوين إسفين هيدروديناميكي بغض النظر عن اتجاه الحمل أو سرعة العمود. يقلل هذا التصميم من الصلابة المتقاطعة ويزيل فعليًا عدم استقرار دوامة الزيت. ومع ذلك، فإن التعقيد الذي يمنحهم الأداء يقدم أيضًا آليات فشل متعددة. يعد التعرف على التمييز بين أنماط التآكل العادية والأضرار الجسيمة أمرًا ضروريًا.

العلامات المرئية والمادية للارتداء

تظل طريقة التشخيص التي يمكن الوصول إليها هي الفحص البصري أثناء الصيانة المجدولة. عند فحص محامل الوسادة المائلة، هناك العديد من العلامات الجسدية التي تتطلب اهتمامًا فوريًا.

تشوهات سطح الوسادة

طبقة البابيت (المعدن الأبيض) الموجودة على سطح الوسادة هي خط الدفاع. تشير أي من الحالات الشاذة التالية إلى ضرر تدريجي:

ومن بين هذه الأشياء، يعد التشقق والتلطيخ خطيرًا بشكل خاص لأنه ينتشر بسرعة في ظل التشغيل المستمر. يمكن للوحة واحدة ذات تلطيخ شديد أن تنقل الحطام إلى منصات مجاورة، مما يتسبب في فشل متتالي.

الأضرار المحورية والخلفية

تعتمد محامل الوسادة المائلة على الحركة المحورية الحرة. إذا أظهر المحور (النوع الكروي والمقبس أو الأسطواني) تسطيحًا أو تآكلًا أو تآكلًا، فلا يمكن محاذاة الوسادة بشكل صحيح. تفقد الوسادة العالقة ميزتها الهيدروديناميكية، مما يتسبب في توزيع غير متساوٍ للحمل وارتفاع درجة الحرارة الموضعي. فحص النقاط المحورية لـ:

• علامات المسافة البادئة من التأثير المتكرر
• فقدان الانحناء الأصلي
• تغير اللون نتيجة التسخين الاحتكاكي
• أي علامة على التآكل المزعج (مسحوق بني محمر)

تم الكشف عن العلامات الحرارية أثناء التشغيل

العديد من آليات الضرر في محامل الوسادة المائلة تنشأ من الشذوذات الحرارية. يمكن لأنظمة مراقبة الحالة الحديثة التقاط هذه العلامات قبل حدوث ضرر واضح.

انتشار غير عادي لدرجة حرارة الوسادة

في المحمل الصحي، تعمل جميع الوسادات ضمن نطاق درجة حرارة قريب تحت حمل ثابت. تشير لوحة واحدة تظهر درجة حرارة تتراوح بين 5 إلى 8 درجات مئوية فوق جيرانها إلى وجود حمل زائد موضعي أو مسح متطور. على العكس من ذلك، قد يتم تفريغ مبرد الوسادة أكثر من غيره بسبب اختلال المحاذاة أو التصاق المحور. قم بتسجيل اتجاهات درجات الحرارة بدلاً من القيم المطلقة - فالارتفاع التدريجي في لوحة واحدة على مدار أسابيع غالباً ما يسبق الفشل.

التقلبات السريعة في درجات الحرارة

إذا تذبذبت درجات حرارة الوسادة بأكثر من ±3 درجات مئوية خلال دقائق دون حدوث تغيرات في الحمل، فاشتبه في عدم استقرار طبقة الزيت أو رفرفة الوسادة الأولية. يعد هذا أمرًا شائعًا بشكل خاص في محامل الوسادة المائلة المحملة بخفة حيث قد "تهتز" الوسادات ضد المحور. يؤدي ترك هذا الأمر دون معالجة إلى تآكل مقلق للمحور وفقدان موضع اللوحة في نهاية المطاف.

تحمل رسم خرائط الحرارة الإسكان

يمكن أن يؤدي استخدام التصوير الحراري على العلب الحاملة إلى الكشف عن النقاط الساخنة. في حين أن بعض توليد الحرارة أمر طبيعي، فإن المنطقة الساخنة الموضعية المحاذية للوحة واحدة تشير إلى احتكاك مفرط على تلك الوسادة. قارن الأنماط الحرارية عبر محامل متماثلة، فالتسخين غير المتماثل هو علامة حمراء يمكن الاعتماد عليها.

بصمات الاهتزاز لأضرار محامل الوسادة المائلة

يمكن القول إن تحليل الاهتزاز هو أداة قوية لاكتشاف الضرر المبكر في محامل الوسادة المائلة دون مقاطعة الإنتاج. تتوافق أنماط التردد المحددة مع أوضاع الفشل المميزة.

النشاط شبه المتزامن

إحدى المزايا الأساسية لمحامل الوسادة المائلة هي مقاومتها لدوامة الزيت. إذا لاحظت وجود مكون اهتزاز قوي عند سرعة تشغيل تبلغ 0.4–0.48×، فهذه ليست دوامة الزيت الكلاسيكية ولكنها يمكن أن تشير إلى:

• رفرفة الوسادة بسبب عدم كفاية التحميل المسبق
• ملاءمة محورية فضفاضة تسمح بقفز الوسادة
• تحمل قضايا تخليص السكن

الاهتزاز شبه المتزامن المستمر الذي يزيد عن 0.1 بوصة/ثانية من سرعة الذروة يتطلب الفحص. لا تستبعده باعتباره "طبيعيًا" بالنسبة لهذا النوع من المحامل، حيث تعمل محامل الوسادة المائلة الصحية بطاقة شبه متزامنة منخفضة جدًا.

القمم المتزامنة والتوافقية

قد ينتج ارتفاع سرعة التشغيل بمقدار 1× عن تلف سطح الوسادة مما يؤدي إلى إنشاء نقطة عالية محلية. على سبيل المثال، يمكن أن يتسبب شق صغير في طبقة البابيت في حدوث احتكاك مرة واحدة في كل دورة في كل مرة يمر فيها العمود بتلك الوسادة. وبالمثل، تظهر التوافقيات 2× أو 3× عندما يصبح فيلم الزيت غير خطي بسبب تآكل الوسادة أو تلف المحور.

انفجار عالي التردد

تشير رشقات الاهتزاز العشوائية عالية التردد (غالبًا ما تكون أعلى من 1000 هرتز) إلى اتصال متقطع من المعدن إلى المعدن. يعد هذا أمرًا شائعًا في محامل الوسادة المائلة مع فقدان شديد للبابيت حيث يتصل الجزء الخلفي الفولاذي بالعمود. غالبًا ما يتم تفويت مثل هذه الإشارات إذا تم ضبط نظام الاهتزاز على اتجاه السعة الإجمالية فقط.

نتائج تحليل زيوت التشحيم

يوفر تحليل الزيت دليلاً غير مباشر ولكنه قوي على التآكل الداخلي. لا تقصر الاختبار على أعداد الجسيمات - استهدف مؤشرات محددة لإمالة محامل الوسادة.

جسيمات بابيت

يعد القصدير والنحاس والأنتيمون العناصر الأساسية في مادة البابيت المصنوعة من القصدير. يشير الارتفاع المفاجئ في هذه المعادن، خاصة في الجزيئات الأكبر من 10 ميكرون، إلى تآكل نشط للوسادة. المقارنة مع القيم الأساسية؛ أي مضاعفة أكثر من 100 ساعة من العمل أمر مهم. لاحظ أن جزيئات البابيت ناعمة وغالبًا ما تظهر كرقائق فضية مسطحة تحت المجهر.

الأكسدة والورنيش

يؤدي تدهور مواد التشحيم المرتبط بالحرارة إلى إنتاج الورنيش والحمأة. تعمل محامل الوسادة المائلة مع التدفق غير الكافي أو إزالة الوسادة المفرطة على توليد نقاط ساخنة موضعية تعمل على أكسدة الزيت القريب. تشير قيم قياس الألوان لرقعة الغشاء العالية (MPC) (> 20) أو وجود رواسب بنية على الأسطح الباردة إلى وجود ضائقة حرارية متقدمة. يمكن أن يتسبب الورنيش أيضًا في التصاق الفوط الصحية، مما يؤدي إلى حدوث حلقة تغذية مرتدة تؤدي إلى تسريع الضرر.

تلوث المياه والجسيمات

الماء الذي يزيد عن 500 جزء في المليون يقلل بشكل كبير من قدرة حمل الحمولة لطبقة الزيت، مما يؤدي إلى تسريع إجهاد البابيت. وفي الوقت نفسه، تندمج الجزيئات الصلبة (السيليكا من الأختام، والحديد من المكونات الأخرى) في سطح الوسادة، مما يؤدي إلى ظهور نتوءات تؤدي إلى نتائج عكسية تؤدي إلى تآكل العمود. يمكن للتصوير الحديدي الروتيني التمييز بين تآكل القطع (الجزيئات ذات الحواف الحادة) والتآكل المنزلق (الجزيئات المستديرة).

تتغير المعلمة التشغيلية التي تشير إلى الضرر

في بعض الأحيان يكشف الضرر في محامل الوسادة المائلة عن نفسه من خلال التحولات في سلوك الماكينة بدلاً من القياسات المباشرة.

زيادة عزم الدوران البداية

إذا كان الجهاز يحتاج إلى عزم دوران أعلى من المعتاد أثناء بدء التشغيل أو الهبوط، فاشتبه في حدوث تداخل في الوسادة. يمكن أن تؤدي الوسادة المنتفخة (بسبب زحف بابيت) أو المحور المحوري إلى حدوث سحب. قارن تيار بدء التشغيل الحالي أو عزم الدوران بالبيانات التاريخية - تعتبر الزيادة بنسبة 15% عتبة واقعية للتحقيق.

تغيير درجة حرارة مخرج الزيت

تحت الحمل والسرعة الثابتة، يحافظ المحمل الصحي على درجة حرارة ثابتة لمخرج الزيت. تشير الزيادة التدريجية بمقدار 3-5 درجات مئوية دون تغيرات في البيئة المحيطة أو الحمل إلى زيادة الاحتكاك داخل المحمل. هذا ملحوظ بشكل خاص في محامل الوسادة المائلة مع فقدان مساحة البابيت، حيث تحمل الوسادات المتبقية حمولة أكبر.

أنماط الضوضاء غير عادية

يمكن للمشغلين ذوي الخبرة اكتشاف الضرر من خلال الصوت. يشير النقر أو النقر على الأصوات عند تردد دوران العمود إلى وجود وسادة مفكوكة على محورها. تشير ضوضاء الكشط أو الاحتكاك أثناء اللف البطيء (ترس الدوران) إلى الاتصال المباشر بين المعدن. يمكن للميكروفونات بالموجات فوق الصوتية توسيع نطاق السمع البشري لاكتشاف الاحتكاك عالي التردد الذي يسبق الضوضاء المسموعة بأسابيع.

ملخص لمؤشرات الأضرار الجسيمة

للحصول على مرجع سريع، يدمج الجدول التالي العلامات العاجلة التي تتطلب إيقاف التشغيل الفوري وفحص محامل وسادة الإمالة.

تدابير استباقية لمنع الفشل الكارثي

في حين أن التعرف على علامات الضرر أمر بالغ الأهمية، فإن منعها يطيل عمر التحمل. قم بتنفيذ الممارسات التالية لإمالة محامل الوسادة:

• حافظ على نظافة الزيت حتى ISO 16/13/10 أو أفضل.
• تحقق من التحميل المسبق للوسادة وتخليصها أثناء كل عملية إصلاح.
• استخدم التصوير الحراري كل ثلاثة أشهر لتحديد أنماط خط الأساس.
• بيانات اهتزاز الاتجاه أسبوعيًا وليس شهريًا.
• لا تتجاوز أبدًا معدل الحمل المحدد للمحمل، خاصة أثناء العمليات المؤقتة.

الاستنتاج

تعتبر محامل الوسادة المائلة موثوقة للغاية عند صيانتها ضمن معايير التصميم، ولكنها ليست محصنة ضد التلف. العلامات التي تمت مناقشتها - علامات التآكل المرئية، والشذوذات الحرارية، وأنماط الاهتزاز، وتغييرات مواد التشحيم، والتحولات التشغيلية - تشكل إطارًا تشخيصيًا كاملاً. إن تجاهل أي مؤشر منفرد يؤدي إلى التدهور التدريجي. وعلى العكس من ذلك، يتيح التعرف الفوري التدخل المستهدف، مما يوفر أسابيع من التوقف عن العمل ويتجنب الأضرار الكارثية للدوار. بالنسبة لأي منشأة تقوم بتشغيل آلات توربينية عالية السرعة، فإن تدريب الموظفين على التعرف على هذه العلامات المبكرة للضرر في محامل الوسادة المائلة ليس أمرًا اختياريًا - فهو ضروري للتميز التشغيلي.
